Светодиодные экраны

В последнее время все более прочное положение среди систем видеоотображения занимают светодиодные экраны. Высокая яркость изображения, надежность и экологичность делают их идеальным решением как для наружной рекламы, стадионов, дворцов спорта, так и для indoor-решений.

Важно отличать светодиодные экраны (LED или Light-emitting diode screen) от LCD экранов со светодиодной подсветкой, которые тоже иногда называют LED экранами.



Наружные светодиодные экраны

Благодаря высокой яркости светодиодные экраны легко конкурируют с любыми печатными билбордами. В экране такого типа каждая точка (пиксель) представляет собой один или несколько светодиодов. По этой причине светодиодные экраны подходят для стадионов, дворцов спорта, наружной рекламы. Кроме того, они могут легко повторять форму кривых фасада зданий, а размер светодиодного поля практически неограничен.

Рекламный уличный светодиодный экран

Рекламный уличный светодиодный экран

Внутренний рекламный светодиодный экран

Внутренний рекламный светодиодный экран


Indoor-решения

Если еще несколько лет назад считалось, что светодиодные экраны пригодны в основном для больших площадей из-за крупных пикселей, то сегодня с уменьшением светодиодов такие экраны все чаще рассматриваются как альтернатива традиционным LCD-видеостенам в торговых центрах, кафе, ресторанах, на спортивных объектах, в области Digital Signage.

На сегодняшний день именно из LED модулей составляются самые масштабные видеостены в мире. Их размеры под вертикали и диагонали могут исчисляться десятками метров, а площадь самой большой видеостены составляет более одного квадратного километра. При этом размер такой видеостены может наращиваться или уменьшаться в любой момент.

Основные преимущества светодиодных экранов

Надежность

Надежность и бесперебойность — главные плюсы. Когда выходит из строя один светодиод — экран продолжает работать. Более того, по сравнению со многими другими средствами отображения основа экрана, светодиод практически не подвержен воздействию прямых солнечных лучей, особо губительным в которых является ультрафиолетовая часть спектра.

Яркость картинки

Другим очевидным преимуществом этой технологии является яркость изображения. Поэтому довольно широко она применяется в наружной рекламе. Яркость светодиодного зерна превышает яркость любого другого пикселя в несколько раз. Изображение на них будет видно с большого расстояния даже при дневном свете.

Читать дальше

Неприхотливость

Для светодиода не требуется дополнительного охлаждения. Поэтому в нем отсутствуют вентиляторы, которые производят дополнительный шум, что позволяет использовать светодиодные экраны и при различных инсталляциях внутри зданий. Светодиодные экраны могут выдерживать широкий перепад температур, что немаловажно в нашем климате.

Стоимость

В случае больших видеостен из светодиодных экранов, они становится тем более привлекательными, что начинают существенно выигрывать в цене, по сравнению с их конкурентами, стенами из LCD или плазменных панелей и примерно соответствовать в стоимости системы из проектора и экрана для такой же площади.

[Свернуть]

Светодиодные экраны

Основные характеристики светодиодных экранов

Светодиодные модули

Светодиодные модули

В наше время устоялись основные термины, которые помогут в общих чертах понять устройство светодиодного экрана и определиться с его выбором.

  • Пиксель (Pixel)

Является основной формообразуещей частью светодиодного экрана. В зависимости от конструкции, в его состав входит один или несколько светодиодов (наибольшее распространение получил пиксель, состоящий из трех светодиодов, красный-зеленый-синий (RGB)).

Читать дальше
  • Шаг пикселей (Pitch)

Расстояние между центрами двух пикселей. Считается, что чем оно меньше – тем более четкую и контрастную картинку дает экран в целом. Многие предложения на рынке акцентируются на этом параметре. Вместе с тем, чем меньше это расстояние – тем и больше будет стоимость всей системы, а использование не всегда будет оправданным. Для некоторых применений светодиодных экранов (например – как задний фон на сцене), такой детализации просто не нужно, и для зрителя в зале картинка будет выглядеть ничуть не хуже и с более широким шагом между пикселями.
Во внешних светодиодных экранах (Outdoor) обычно используется шаг пикселей в 10-40 мм, а в экранах, устанавливаемых внутри помещений (Indoor) – от 1,9 до 10 мм.

  • Разрешение (Resolution)

Число пикселей в одном квадратном метре экрана

  • Графическое разрешение (Graphic definition)

Общее число пикселей светодиодного экрана

  • Количество светодиодов на пиксель (LEDs per pixel)

Количество красных, зеленых и синих светодиодов в одном пикселе экрана.

  • Стандартная яркость (Standard brightness)

Яркость света, излучаемая модулем. Измеряется в канделах на квадратный метр. Считается, что для уличных экранов приемлема стандартная яркость в 6500-10000 кд/м2, а для экранов, устанавливаемых внутри помещений, - будет достаточно 1200-3000 кд/м2.

  • Модуль

Модуль представляет собой плату, на лицевой стороне которой размещаются светодиоды. Из таких конструкционных ячеек, которые изготовляются на заводе производителе, и строится светодиодный экран. Размеры модулей могут быть различными (130x65 мм, 160x160 мм, 256x256 мм и т.д.). Как правило, при выходе из строя светодиодов, подлежит замене именно модуль, в который они входят.

  • Кабинет (панель)

Из модулей составляют сборные элементы – кабинеты. Такие панели, стыкуясь друг с другом практически без зазоров, и образуют поверхность светодиодного экрана. Благодаря такой системе можно создавать экраны практически любого размера, а при необходимости осуществлять ремонтные работы, просто вынимая нужную панель.

[Свернуть]

Области применения светодиодных экранов

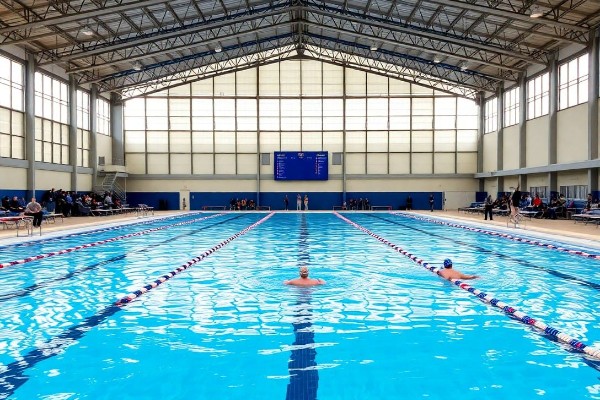

Светодиодные экраны для спорта

Эта линейка LED экранов вмещает в себя достаточно широкий спектр различных моделей светодиодных экранов. Крупные информационные табло на стадионах, светодиодные панели, выполняющие роль «бегущей строки» или демонстрирующих рекламу по борту поля, LED экраны, установленные внутри помещений спорткомплексов и т.д. Вариантов может быть много и в каждом из них требуется свое решение.

Светодиодные экраны для спорта

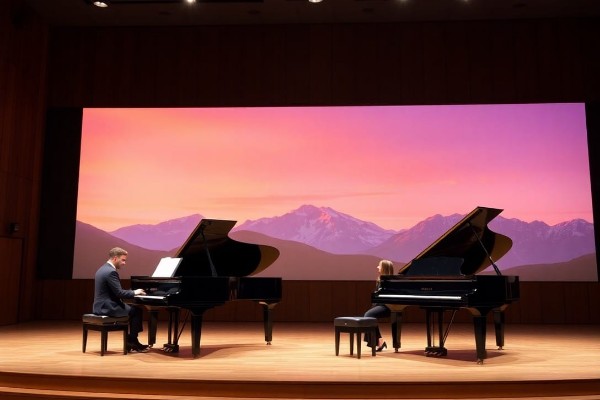

Сценические светодиодные экраны

Сценические светодиодные экраны

Все более востребованными становятся и светодиодные сценические экраны, помогающие более наглядно и полно доносить информацию до слушателей, создавать в зале соответствующую выступлению атмосферу.

Такие экраны могут быть менее яркими чем уличные, а значит, можно сэкономить на энергопотреблении и увеличить их ресурс. Кроме того, не требуется очень частый шаг пикселя, так как зрители находятся достаточно далеко от экрана, что также позволяет выиграть в стоимости самого светодиодного экрана.

Светодиодные экраны HD

LED экраны с высоким разрешением и небольшим шагом пикселя (от 1 до 3 мм) – идеальный выбор для мониторинговых и ситуационных центров, телевизионных центров и других мест, где требуется высокое качество изображения и надежность. Благодаря «бесшовности» (модули экрана соединяются стык в стык), высокому качеству технических характеристик и высочайшему качеству изготовления, простоте в эксплуатации и надежности – они уже стали достойной альтернативой LCD и DLP панелям. Для самых требовательных заказчиков.

Светодиодные экраны HD

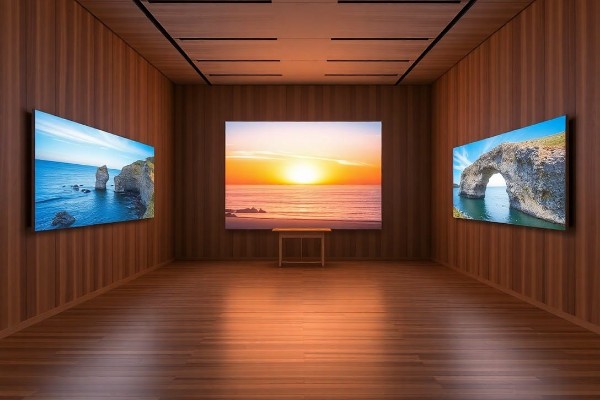

Светодиодные экраны для внутренней рекламы

Светодиодные экраны для внутренней рекламы

Такие экраны становятся все больше востребованными внутри крупных торговых центров (различные рекламные вывески, динамическая реклама внутри витрин магазинов и т.п.) и в административных и других зданиях (простейшие из них – различные «бегущие строки», направляющие посетителя указатели и таблички). Их растущей популярности способствует лучшее визуальное восприятие такой информации, а следовательно – большая ее эффективность, в сравнении с традиционными баннерами и рекламными плакатами.

Нестандартные оригинальные LED экраны

Принцип устройства светодиодных экранов позволяет создавать нестандартные конфигурации, которые находят применение, как в рекламе, так и в медиасреде и шоу-бизнесе. Примером таких экранов являются:

  • светодиодный пол и потолок (оригинальное решение для клубов и дискотек);
  • прозрачные светодиодные экраны (различные видеообразы могут выводиться поверх стекла кафе и ресторанов);
  • гибкий сферический светодиодный экран (создает своего рода видеошар, - отличный визуальный элемент самых различных инсталляций и яркий образ в рекламной компании).

Нестандартные LED экраны

Выбор светодиодного экрана

Светодиодные экраны
Выбор светодиодного экрана представляет собой не такую простую задачу, и лучше обратиться к специалистом, которые помогут вам определиться с экраном, отвечающим вашим запросам. Тем не мене, можно выделить несколько параметров, которыми руководствуются при подборе экрана.
Читать дальше

Формат экрана
Желательно, чтобы формат светодиодного экрана соответствовал распространенному формату компьютерных и видеопрограмм: 4:3 или 16:9. В противном случае могут возникнуть сложности с выводом на экран нужного контента. Так формату 4:3 будут соответствовать такие размеры экрана, как 4х3 м, 6х4 м, 8х6 м и т.д., а формату 16:9 – 3х1,68 м, 4х2,25 м и т.д..

Дистанция просмотра
Расстояние, с которого светодиодный экран будет выдавать хорошую картинку, является достаточно важной характеристикой. Ведь если наблюдающий будет находиться слишком далеко – качество изображения будет теряться, а слишком близко – ему станет видна светодиодная структура экрана, также с потерей качества изображения.

При выборе оптимального расстояния руководствуются следующим правилом: наименьшее расстояние до экрана, в метрах, примерно должно быть равно шагу пикселей (в мм). Так для экрана, с шагом пикселей в 10 мм – наблюдатель должен располагаться не ближе 10 м.

Наибольшее расстояние до экрана можно определить по формуле: ширина экрана х 6

Система управления
На светодиодные экраны может выводиться информация с самых разных источников: с компьютеров, из сети, с видеопроигрывателей, систем видеонаблюдения и т. д.

За передачу информации на экран отвечают передающие и приемные карты (Sending Cards, Receiving Cards), которые входят в его состав. Специальное программное обеспечение устанавливается на управляющий компьютер. Управление экраном может осуществляться и удаленно по сети, но для этого требуется достаточно хороший пропускной канал передачи данных.
