Оборудование диспетчерских топливно-энергетического комплекса

Диспетчерские пункты и центральные диспетчерские службы предприятий топливно-энергетического комплекса осуществляют круглосуточный мониторинг и управление энергоснабжением производственный центров и объектов городского хозяйства.

Центральная приемо-передающая станция (ЦППС) диспетчерского пункта (ПУ) является центром этой системы. Сюда стекается вся поступающая оперативная информация, осуществляется мониторинг состояния энергосетей и принимаются необходимые решения.

Основным рабочим инструментом диспетчеров является автоматическая система дистанционного управления (АСДУ).

На сегодняшний день на первый план вышел вопрос модернизации старых систем телемеханики, работающих на аналоговых системах, современным, цифровым оборудованием. Такая модернизация позволяет намного быстрее и эффективней справляться с возросшим кругом задач, а также поднимает статус производства, что немаловажно в условиях рыночной экономики.


Система видеоотображения          Система звуковоспроизведения          Система управления          Коммутация

Система электропитания          Технологическая мебель          Сертификация          Этапы реализации проекта

Наши заказчики          Видео наших проектов          Наши преимущества          Примеры реализованных проектов

Цифровая модернизация диспетчерского центра. Основные системы оборудования



Комплекс устанавливаемого оборудования включает в себя следующие системы:
  • Система видеоотображения
  • Система звуковоспроизведения
  • Система управления
  • Система коммутации
  • Система электропитания
  • Технологическая мебель и крепления

Система видеоотображения

Основу системы видеоотображения диспетчерского центра слагают динамический диспетчерский щит коллективного пользования на базе видеостены и персональные мониторы на рабочих местах диспетчерского персонала.

  • видеостена на основе профессиональных дисплеев
  • видеоконтроллер
  • коммутатор сетевого управления панелями
  • АРМ диспетчеров (диспетчерский пульт)
Видеостена
На бесшовную видеостену выводится картографическая, схемная, текстовая информация, фотографии и видеоизображения.


Что может выводится на видеостену
(На примере видеостены для диспетчерского центра мониторинга состояния сети электроснабжения месторождений (нефти/газа)
  • Схема энергоснабжения с разбивкой по энергоузлам (подстанции — поставщики электроэнергии), уровни напряжений и зоны эксплуатационной ответственности.
  • Воздушные линии энергопередач, подстанции, распределительные устройства, автономные источники.
  • Графики тока и напряжений по объектам. В том числе отклонения измеряемых токов, напряжений из заданного интервала значений.
  • Палитра уровней напряжений в цвете (цветовая палитра).
  • Вывод протокола событий, в том числе с удаленных рабочих станций.
  • Изменение положений коммутирующего оборудования.
  • Сигналы о срабатывании аварийной и охранной сигнализаций.

Откуда и в каком виде выводится информация на видеостену

  • по локальной сети с рабочего места начальника смены
  • с рабочего места начальника смены на видеостену и на мониторы диспетчеров
  • с отдельных мониторов диспетчеров дежурной смены

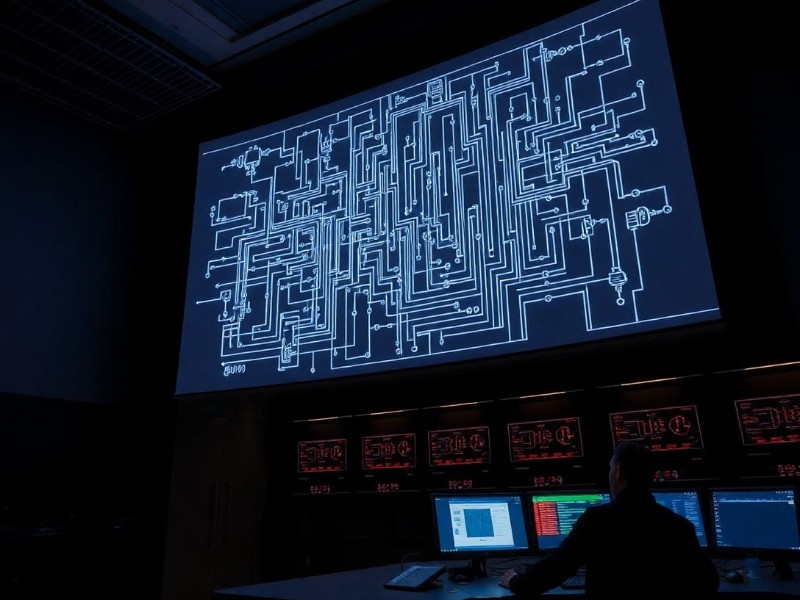

Дополнительные возможности отображения
  • возможность отображения на видеостене в отдельных окнах экранов удаленных рабочих станций путем передачи видеинформации через локальную сеть
  • возможность вывода в отдельном окне однолинейных схем присоединения и карт установок релейной защиты и автоматики (РЗА) через дополнительные пункты контекстного меню
Управление выводом информации на видеостену
Вывод информации на видеостену осуществляется в зависимости от выбранного сценария. В том числе он может быть организован в многооконном режиме или удаленно.

Доступ к системе отображения осуществляется согласно распределения прав пользователей (полный доступ, распределение уровней полномочий, выбор доступных шаблонов и сценариев, передача изображений рабочих столов и тп).




Проектирование и организация системы видеоотображения
При проектировании видеостены и размещении рабочих мест учитываются требования эргономики в части расположения секторов наблюдения относительно горизонтальной и вертикальной плоскостей и требования инженерной психологии в части рекомендованных зон внимания для диспетчерских центров непрерывного наблюдения и контроля.

Расположение рабочих мест диспетчеров выбирается таким образом, чтобы углы обзора видеостены диспетчерами соответствовали «Типовым требованиям к созданию систем мониторинга оперативного состояния инженерных систем» (ТПРТТ), в частности:

  • по горизонтали 60 — 80 градусов
  • по вертикали не более 30 градусов
Видеостена проектируется с учетом повышенных требований к надежности отображения информации. Для обработки поступающих видеосигналов используются два видеоконтролера, один из которых находится в холодном резерве. Также обязательно предусматривается ЗИП видеопанелей.

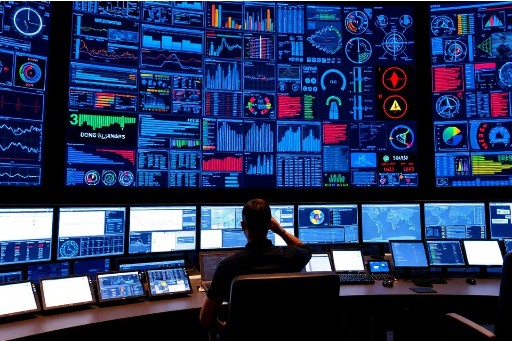

Система звуковоспроизведения

Система звуковоспроизведения в диспетчерских центрах энергетического комплекса чаще всего играет вспомогательную роль. Ее основной задачей является является дублирование сигналов, отображаемых на основном экране, в роли которого выступает видеостена:

  • звуковое информирование о поступлении важных сообщений
  • срабатывание датчиков тревожной сигнализации
  • оповещение сотрудников
В качестве основного средства трансляции звука выбираются надежные акустические системы, вместе с которыми, как правило, устанавливается простой микшер обработки звука.

В некоторых диспетчерских центрах возникает необходимость установки и системы видеоконференцсвязи (ВКС). Основное ее назначение здесь — экстренная связь с удаленными диспетчерскими пунктами и центральными подразделениями.





Система управления

Сервер видеостены

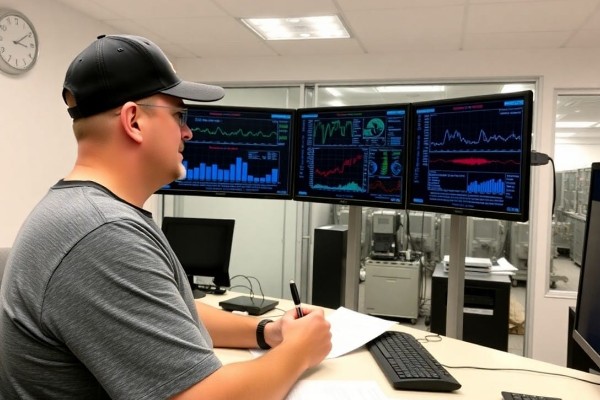

Ядром системы управления видеостеной диспетчерского центра является специализированный сервер видеостены. Он предусматривает несколько входов и выходов для источников сигналов, чтобы обеспечивать мульти экранное отображение видео.

На сервер видеостены устанавливается специальное программное обеспечение (ПО) которое позволяет выводить на видеостену мнемосхемы.

Видеосервер не использует алгоритмы сжатия изображения и позволяет выводить видеопотоки без потери исходного сигнала, с максимальным качеством.

Система коммутации

  • Усилители-распределители аудио- и видео-сигналов
  • Масштабаторы и преобразователи форматов (конвертеры) сигналов, удлинители интерфейсов и репитеры
  • Коммутаторы и матричные коммутаторы, коммутаторы сетевого управления панелями
  • Коммутационные провода




Система электропитания

Устанавливаемое в диспетчерских центрах телекоммуникационное и серверное оборудование относится к особой группе I категории надежности электроснабжения. Надежность, резервное дублирование основных систем и долгий срок службы, - выходят на первое место.

Задачи системы электропитания диспетчерского центра:

  • обеспечение надежного электропитания оборудования
  • нейтрализация помех и защита от пагубных воздействий, связанных с перебоями электропитания и ведущих к потере информации и повреждению аппаратуры
  • обеспечение автономной работы системы при прекращении основного электропитания на время, достаточное для корректного отключения оборудования
В настоящее время система бесперебойного гарантированного электроснабжения (СБГЭ) чаще всего строится на основе источников бесперебойного питания (ИБП) и резервной мобильной дизель-генераторной установки (ДГУ).

В части диспетчерских и ситуационных центров общепринятым является требование, согласно которому при отключении основного источника питания ИБП должен обеспечивать продолжение работы всех систем видеоотображения в течении не менее 45 минут.

Технологическая мебель и крепления

  • Крепления для видеостен
Профессиональные крепления для видеостен обеспечивают простоту сборки видеостены; легкий доступ к отдельным видеопанелям при необходимости их замены; минимальный шов между панелями, что важно для восприятия отражаемой на видеостене информации.

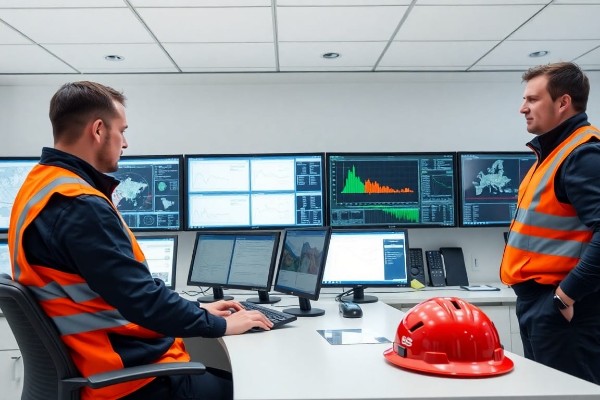

Автоматизированные рабочие места (АРМ) диспетчеров проектируются под конкретный объект; возможен учет индивидуальных пожеланий работающих специалистов.

  • Диспетчерский стол (возможно с электрической регулировкой высоты) с проложенными кабель-каналами для подключения оргтехники и оборудования рабочего места.
  • Специализированные кресла, предназначенные для долгого сидения.
  • Тумба с отсеком под системный блок с выдвижными ящиками, столешница.
  • Настольные крепления для мониторов.
  • Телекоммуникационные шкафы.

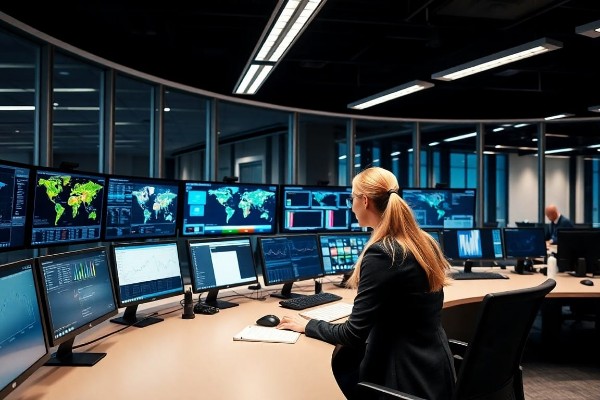

Сертификация систем оборудования диспетчерского центра



  • Все оборудование, устанавливаемое в диспетчерском центре, проходит обязательную сертификацию на соответствие нормам промышленной и пожарной безопасности.
  • Сертификация всех технических средств, материалов и оборудования для применения на территории РФ

Этапы реализации проекта

Все работы по оснащению диспетчерского центра можно условно разделить на три больших этапа: согласование и проектирование, поставка оборудования и монтаж, сервисное обслуживание.

Проектирование

Этап проектирования начинается после обсуждения всех деталей с заказчиком. Он включает в себя полный инженерный рассчет и подготовку пакета рабочей документации, отвечающей всем действующим нормам.

Проектная рабочая документация:

  • структурная схема
  • схема соединений внешних проводок
  • план расположения оборудования и проводок
  • кабельный журнал (таблица соединений и подключений)
  • схема расположения оборудования в стойке
  • спецификация оборудования, изделий и материалов
  • однолинейная электрическая схема
  • программа и методика испытаний системы
  • руководство пользователя (администратора)
Когда техническое решение определено и согласовано, осуществляется окончательный подбор оборудования и расчет стоимости работ.



Поставка оборудования и монтаж

После закупки и поставки оборудования на объект, происходит его установка. Кроме физического монтажа современное цифровое оборудование требует осуществление таких видов работ, как программирование и пусконаладка, которые позволяют связать все виды аудио-визуального оборудования в единый комплекс.

Завершает процесс оборудования диспетчерского центра обязательные тестовые испытания готового комплекса, методика которых прописывается еще при подготовке проектной документации и согласовывается с заказчиком.

Сервисное обслуживание

По окончанию работ, как правило, оговаривается опытная эксплуатация объекта с момента принятия работ с исправлением недостатков в течении года. На все поставленное и установленное оборудование предоставляется гарантия.

Кроме гарантийного технического обслуживания возможно заключение договоренностей о послегарантийном обслуживании и технической поддержки.
